我司無線高清圖傳產品，采用H.264視頻編解碼、COFDM數字調制等技術，克服模擬技術和常規調制技術下無線圖傳系統信號差、通信效果不穩定等技術難題，可實現在高速運動拍攝情況下的實時高清視頻圖像傳輸。支持1080P數字高清傳輸，支持2K視頻傳輸，地面接收支持RJ45輸出，低延時350ms，傳輸距離遠（可達100KM），整個視頻傳輸過程中不需要使用流量，遠距離不需要中繼，體積小，重量輕，功耗小，抗干擾強，接收靈敏度達99，地面接收自動搜索信號， 4個頻點可切換使用，耐高溫（﹢65度；﹣30度）其具有如下技術優勢：

? 支持單發單收、單發多收應用模式；

? 超遠距離傳輸，距離可達50Km，發射功率約5W（具體功率及距離請根據個人需求咨詢訂購）；

? HDMI視頻輸入輸出，分辨率可達1080P60；

? 環境適應性強，工作溫度范圍-30~+50°C。

一、發射機接口介紹

[1] 信道指示燈，執行信道切換時，信道分別對應信道指示燈CH1、CH2、…；中心頻點為CH3

[2] HDMI高清輸入接口，用于連接視頻源；

[3] SMA母頭，用于連接發射天線； [4] 抗干擾穿心電容電源接口；

[5] SW孔位信道切換按鍵，按下一次，切換至下一個信道，循環切換。

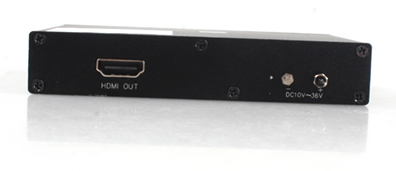

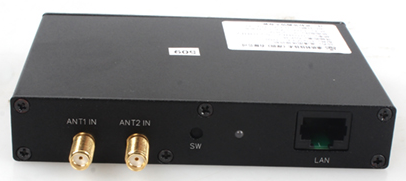

二、接收機接口介紹

[1] SW孔位信道切換按鍵，按下一次，切換至下一個信道，按照1-2-3-4-1…方式循環；默認為自動搜索信號

[2] CH1-CH4接收信號指示燈，能夠正常接收視頻信號時，綠燈常亮；

[3] 穿心電容DC電源接頭，接收機電源輸入口；

[4] HDMI 視頻輸出口，用于連接高清顯示器，顯示接收的視頻信息；

[5] SMA母頭，用于連接接收天線；

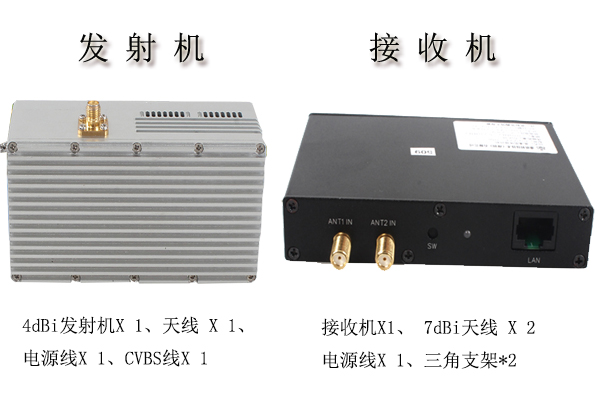

附：本產品屬于無線圖像傳輸設備，請仔細關注注意事項，避免因操作或使用不當對終端設備以及人身安全造成傷害。產品包裝內附使用、安裝說明。
