• 產品參數：
• 制造商：冀虹
• 型號：WX-FXZD
• 生產/代理：

結構原理
1、河北五星電力設備有限公司的裝配式板壩防洪子堤結構組成及作用
河北五星電力設備有限公司的裝配式板壩防洪子堤由多個制式防洪子堤單元裝配而成；每個防洪子堤單元包括折疊擋水面板和可折疊的支撐架兩部分，折疊擋水面板二塊之間為鉸接結構；折疊支撐機構由鉸頁、鉸支座和斜撐組成，斜撐為上下兩根相互鉸接的支桿，并在鉸接處可固定鎖緊，兩根支桿的一端各自與一鉸支座相連。多個子堤單元之間通過肋板和緊固件裝配相互聯接。
河北五星電力設備有限公司的裝配式板壩防洪子堤主要由兩部分組成：

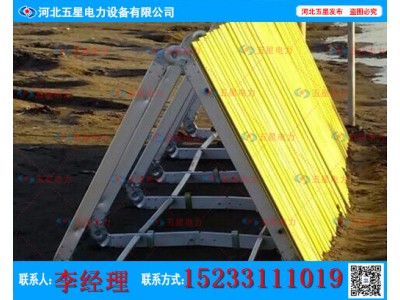

（1）子堤支撐角架：由鋁合金型材軸接而成直接使用轉動軸安裝于擋水面板后部，平時可折疊與面板合而一體，使用時可快速展開做為壩體的支撐框架。橫梁連接桿：由鋁合金方形材與**接頭聯接而成，做為壩體的連接支撐桿件。

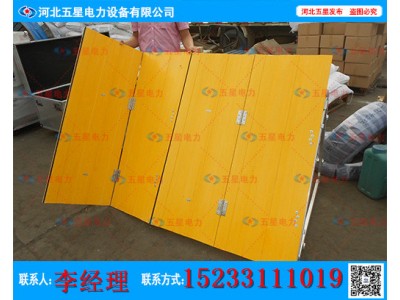

（2）折疊式擋水面板：河北五星電力設備有限公司**研制的折疊式擋水面板 是在面板之間，使用連接軸 將面板相互連接成整體，不用時 數塊面板可以折疊成一體 減少所占空間。
使用時 可以瞬間展開 提升組裝速度。折疊式擋水面板采用波紋玻璃鋼材料或特制的彩鋼板，鋁合金板，防水型PVC板 通過**固定裝置與橫梁連接成一體。其作用：一是作為連接件將相鄰角架連接起來,組成壩體承力載體；
2、作為鋼性連接板。面板底部配有定位固定樁。由圓鋼壓型而成。根據堤基不同，有兩種使用方法：在軟質堤基應用時倒置于溝槽中起抗位移作用；在硬質堤基應用時起定位擋水防滲板和壓實止水彈性體的作用。
